晶圆TTV、Bow与Warp：三个指标到底测什么？

晶圆表面目视平整，并不等同于几何参数达标。TTV、Bow、Warp 分别表征厚度起伏、中心弯曲度与整片翘曲形态，三者采用的参考基准与计算区间存在显著差异。本文借助两组示意图，将三项指标的定义、测量方式及工程影响整合至统一坐标系中展开说明。

先记住一句话：TTV看“厚不厚得均匀”，Bow和Warp看“整片弯成什么形状”。

TTV为什么不是翘曲？

TTV（Total Thickness Variation）是扫描区域内最大厚度与最小厚度之差：TTV = tmax − tmin。它比较同一位置上下表面之间的距离，因此关注的是厚度均匀性。晶圆可以整体弯曲但上下表面近似平行，此时Bow或Warp较大，TTV仍可能很小。TTV常用于判断切片、研磨、抛光和减薄是否均匀。若厚度在晶圆内变化，真空吸盘把背面拉平后，这部分厚度差仍会转化成正面高度起伏，影响曝光对焦、键合间隙或后续薄化余量。

Bow和Warp为什么都要看中面？

晶圆中面是前、后表面等距离点的集合。用中面而不是单个表面描述形状，可以尽量排除局部厚度变化对弯曲判断的干扰。量测时晶圆应处于自由、未夹持状态，再由规定的支撑方式建立参考平面。Bow只取中面中心点相对参考平面的距离，因此带有正负号：中心位于参考平面一侧为正，另一侧为负。Warp则使用整片中面，计算最高偏移与最低偏移之差，所以Warp表示范围，结果为非负值。

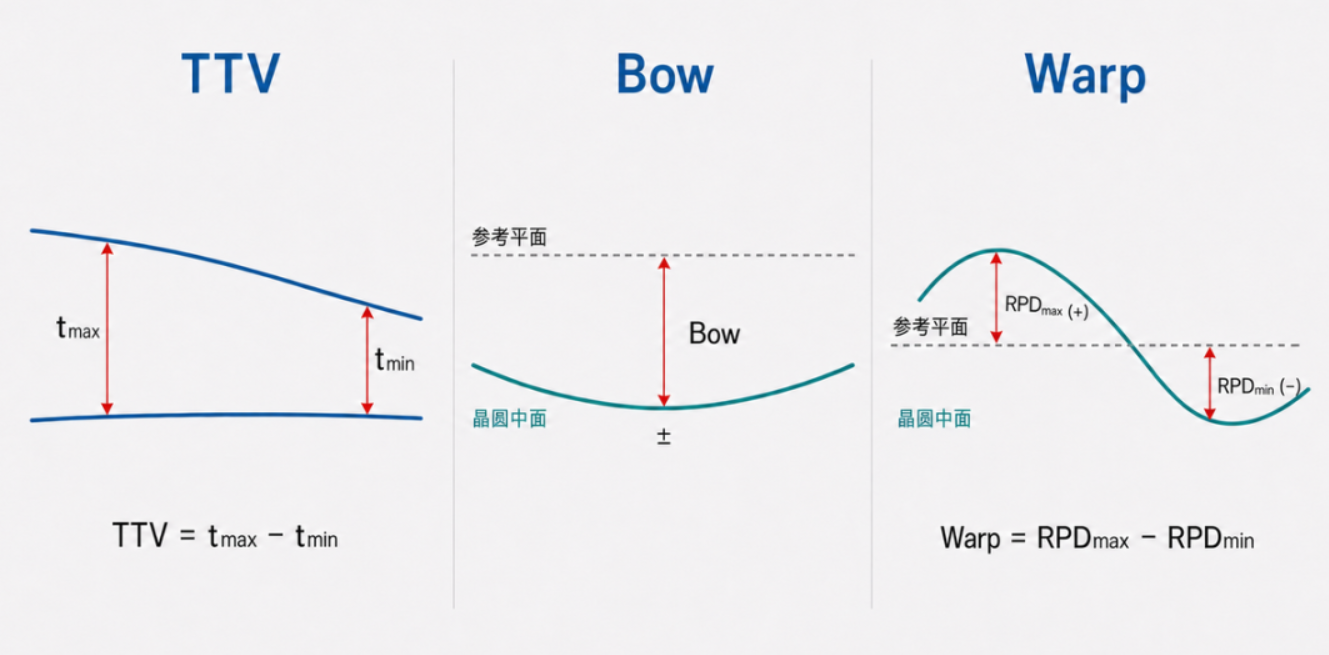

图1：TTV、Bow与Warp使用的表面、参考平面和计算范围不同

量测设备怎样得到三个指标？

主流实现方案为在晶圆上下方分别布设非接触式位移传感器，同步采集上表面间隙 A 与下表面间隙 B。设备完成间距标定后，可通过两侧间隙数据重构晶圆各点位厚度；结合上下位移信息求解晶圆中性面位置，最终生成厚度分布图与中性面形貌云图。软件随后依据标准定义求解并输出 TTV、Bow、Warp、全局平坦度与局域平坦度等参数。实际应用中极易被忽视的关键要素是量测条件：参考基准平面、边缘剔除区域、晶圆支撑方式、扫描采样密度以及是否采用夹持固定，均会对最终测量结果产生显著影响。因此，不同检测设备、不同规范体系得到的参数，不可仅凭指标名称直接横向对比。

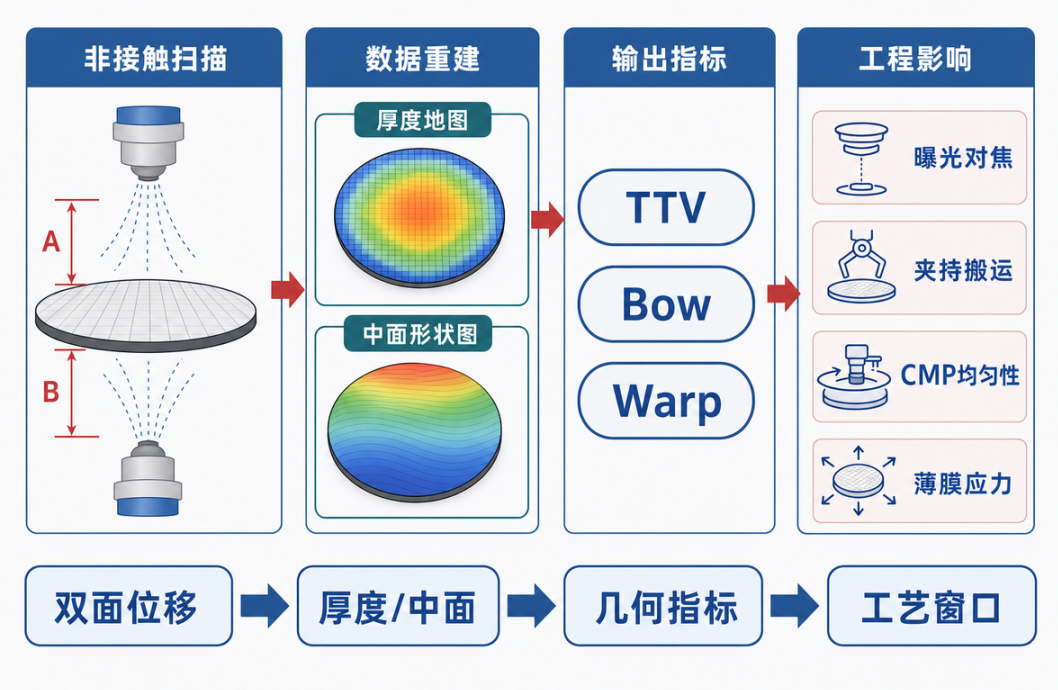

图2：双面非接触量测如何转化为几何指标与工艺判断

三个指标分别影响哪些工艺？

在光刻工艺中，晶圆由真空吸盘夹持，背面形状会被部分拉平，但TTV、吸盘不平整和表面结构仍可能映射到正面高度，压缩曝光设备的焦深裕量。Bow与Warp更直接影响机械手搬运、吸盘贴合、对准和边缘接触；形变过大时还可能出现滑片、破片或局部失焦。在抛光与薄膜工艺中，TTV异常常提示研磨或CMP去除不均；Bow、Warp在沉积前后发生变化，则可能反映薄膜应力、热失配或背面污染。工程判断不能只问“哪个数越小越好”，而应先确认它描述的是厚度、中心偏移还是全片形状，再对应具体工艺窗口。

本篇记忆卡

一句话定义：TTV看厚度差，Bow看中面中心偏移，Warp看整片中面的最大形状范围。
核心因果链：双面位移量测 → 厚度图/中面图 → TTV、Bow、Warp → 曝光、夹持与工艺窗口。
三个记忆点：
① TTV = 最大厚度 − 最小厚度。
② Bow有正负号，只看中面中心相对参考平面的偏移。
③ Warp总为非负，使用整片中面的最高与最低偏移。
常见误解：Bow接近零不代表晶圆没有翘曲；中心恰好落在参考平面时，Warp仍可能很大。
